독일식 스윙중문 - 특징

방음, 단열, 밀폐 기능이 있는 반자동 스윙중문


육중한 스타일, 그러나 가볍게 열고 자동으로 닫힌다


180도 양방향 개폐 방식


바닥 매립형 플로어힌지를 사용하지 않음


28mm 페어유리(5mm유리) 적용으로 방음과 단열성을 높인다

   (유리종류 선택가능 - 그린+그린 / 그린+망임 / 강화+망임 / 미스트+미스트)


문짝 두께 60mm, 문짝 폭 100mm


최대높이 2300 까지 가능한 아주 튼튼한 문짝


천천히 자동 닫히는 오토댐퍼 기능


밀폐력을 높여주는 가스켓과 모헤어는 손끼임 방지기능도 있음

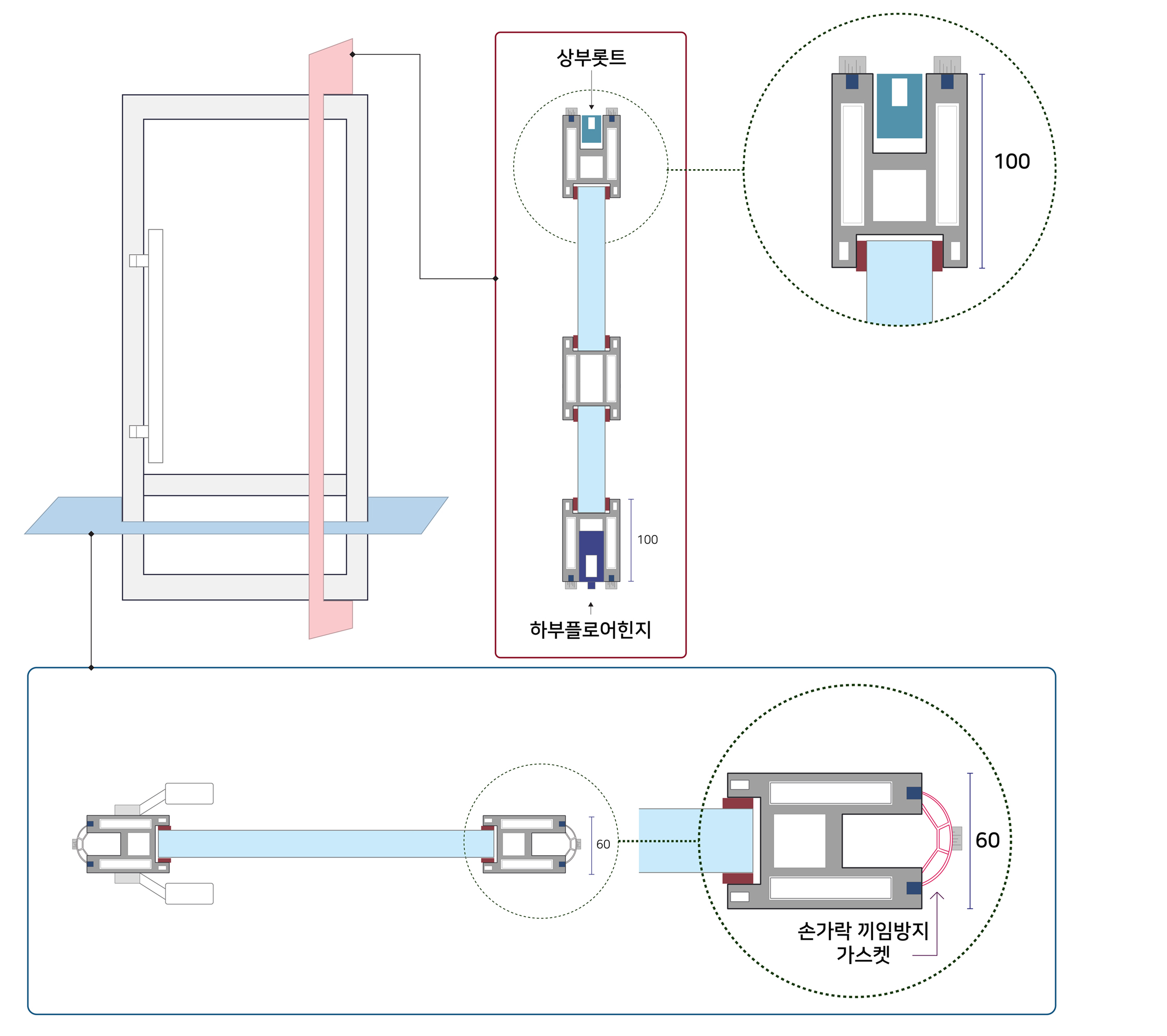

단면도

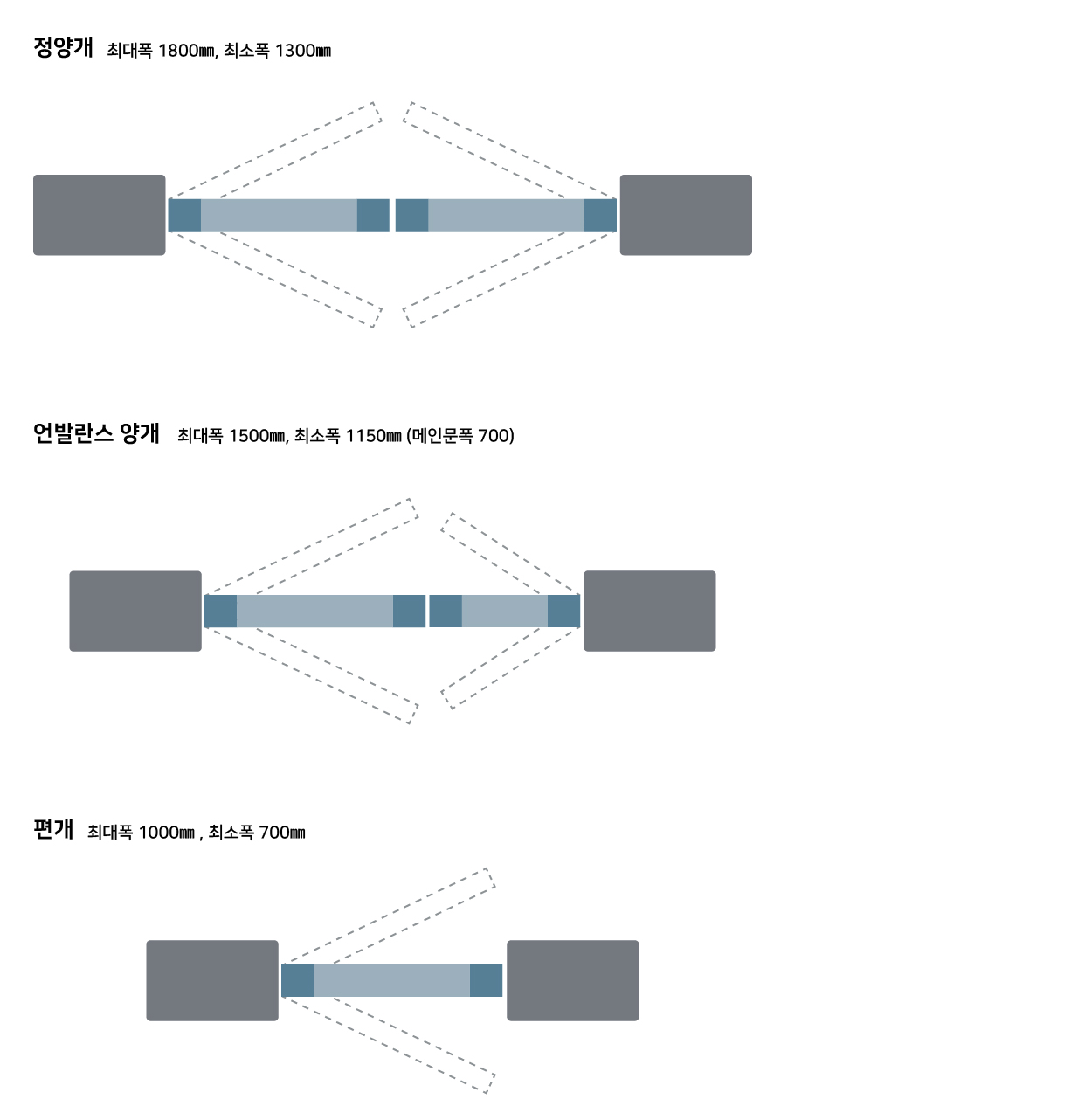

도어구성 & 사이즈

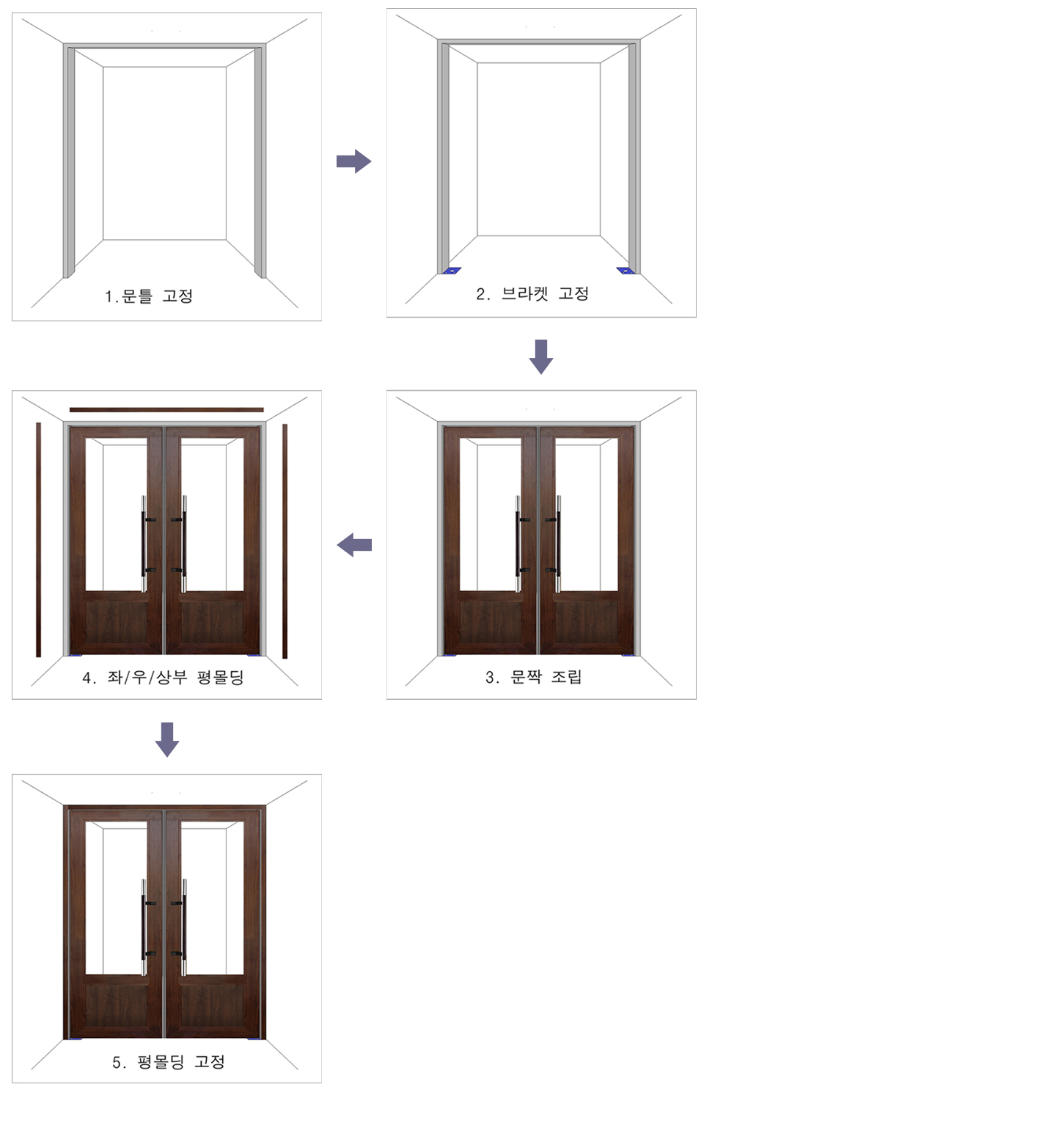

시공방법

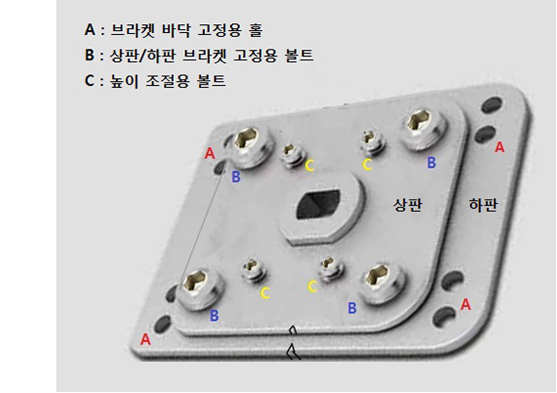

브라켓 설치 방법



하판의 "A"의 구멍에 4개의 칼브럭 또는 피스로 바닥에 고정합니다.

(하판의 위치는 아주 정밀할 필요는 없음)

문짝을 브라켓의 중앙 구멍에 끼우고, 문짝을 90도 돌린 후에 상부 문틀에 있는 상부힌지의 핀에 겁니다.


- 문짝을 높이를 조절해야 될 경우

   렌치로 "B"를 적당히 풀어두고 4개의 "C"를 돌려서 상판 브라켓을 필요한 만큼 올린 후

   다시 "B" 를 잠그면 됩니다.


- 문짝을 좌/우, 전/후 조절해야 될 경우

   렌치로 "B"를 적당히 살짝 풀어두고 상판을 조절한 후 다시 "B" 를 잠그면 됩니다.


- 상판의 역할

   상판으로 전/후, 좌/우, 높이 조절 가능합니다/
