독일식 도어 - 주문 및 시공 방법
Installation Method Guide
코렐 도어 선택과 주문 방법
- 1. 도어 종류 선택
- 에스피 베이직, 라인 플레이트, 에스피 글래스28, 장식 플레이트, 라인 세로 플레이트, 글래스 플레이트, 원목 플레이트, 라인 투톤 플레이트, 에스피 플레이트, 라인 컴비 플레이트 중에서 원하는 도어의 종류를 선택합니다.
- * 참고 - "플레이트"란 용어는 문짝 프레임 안에 있는 알판을 지칭합니다. 플레이트 안에 들어가는 소재와 종류에 따라 나눠집니다.

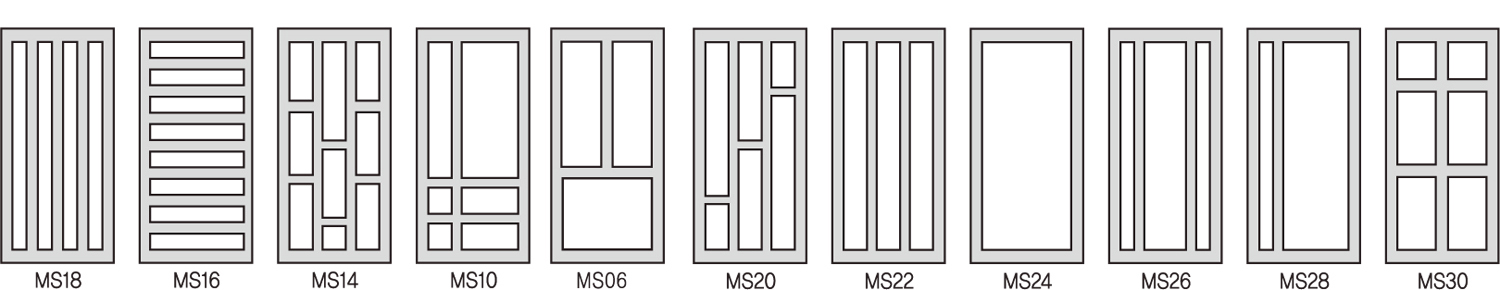

- 2. 메인 도어 선택
- 가장 큰 문짝의 원하는 디자인을 선택합니다.
- 3. 개구부 사이즈 확인
- · 주택의 현관문 개구부의 사이즈가 규격인지 비규격인지 확인합니다.
- · 개구부 사이즈가 정해지지 않았다면 현관문이 들어갈 수 있게 미리 제작 사이즈보다 좌우 포함해서 20~30mm 정도 크게 만들어 놓아야 합니다.
- · 개구부의 가장 작은 폭과 높이에 20mm를 뺀 치수가 현관문 제작 사이즈 입니다.
- · 코렐 독일식 현관문의 규격사이즈는 970*2100 / 1360*2100 / 1550*2100 / 1848*2100 입니다.
- 4. 도어 형태 선택
- · 편개형 - 편개, 측면 픽스 편개, 좌우 픽스 편개
- · 양개형 - 언발란스 양개, 정 양개
- 5. 상부 픽스 (2200mm 이상)
- · 높이가 2200mm 이상이라면 상부가 픽스형이어야 합니다.
- · 상부 픽스 부분에 들어갈 플레이트는 메인도어와 같은 소재로 들어갑니다. (주의: 글래스 플레이트의 상부는 무조건 메인 도어와 동일합니다.)
- 6. 색상 선택
- · 기본색상 - 솔라오크 / 카마게오크 / 진저오크 / 허니오크 / 솔리드블랙 / 다크그레이 / 애플레드 / 코코넛크림
- 7. 도어 옵션 선택
- · 디지털도어락(번호키) : 분리형과 일체형이 있습니다. 코렐 현관문은 압착식 핸들로 되어있어 호환되는 디지털도어락이 한정적입니다. 디지털도어락이 필요하다면 공장에서 출고할 때 장착해서 나가야 합니다.
- · 도어클로저 : 노출형과 매립형 중 선택합니다.
- 8. 경첩 위치 결정
- · 현장에서 여닫이 작동이 편리한 방향으로 선택하시면 됩니다. 만약 현장과 상관없다면 오른손 잡이가 편리한 "우도어"를 선택하면 됩니다.
코렐 독일 현관문 시공방법
- 1. 보관 주의사항
- 제품을 받으시고 설치 전에 꼭 그늘진 장소의 평형한 곳에 최대한 수직이 되게 보관을 하셔야 됩니다. 그렇지 않으면 휨 현상으로 문틀과 문짝의 4면이 밀착되지 않을 수도 있습니다.
- 2. 문틀 고정
- 문짝이 매우 무거움으로 문틀 시공 시 최대한 움직임이 없도록 아주 튼튼하게 고정해야 합니다. 그렇지 않으면 사용 중에 문짝 무게로 인해 문틀과 문짝의 4면이 밀착되지 않거나 문짝이 쳐질 수도 있습니다.
- 3. 매뉴얼 준수
- 정해진 시공 매뉴얼에 따라 꼭 시공하여야 됩니다. 일부 작업자들이 방문 시공방식으로 시공하셔서 문제가 발생됩니다.
- 4. 수평 측정
- 수평계는 최대한 1500mm 이상 되는 길이의 수평계를 사용하고, 가급적 레이저 수평계를 이용 바랍니다.
- 5. 앙카철판 고정

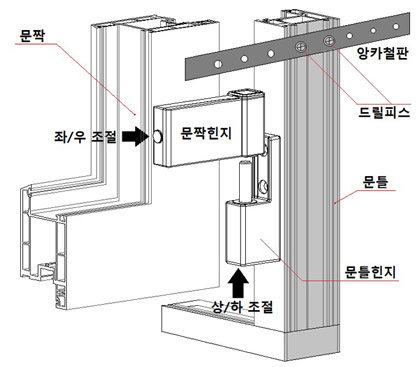

- "그림1"과 "그림2"처럼 프레임의 좌우 측면과 상부에 "앙카철판"을 드릴피스 2개로 고정합니다. (측면에 각 5개씩, 상부는 폭에 따라 2개에서 4개까지)
- 6. 문틀 세팅
- 도어를 개구부에 올려놓고 쇄기를 이용해서 임시로 문틀을 수평, 수직 맞춥니다.
- 7. 벽면 고정
- 프레임에 부착된 "앙카철판"을 벽면 구조물에 수직과 수평을 고려해서 고정합니다.
- 8. 밀착 확인
- 문짝을 닫았을 때 문틀과 문짝 4면이 맞닿는지 확인합니다.
- 9. 최종 마감
- 열림과 닫힘이 이상이 없음을 확인 후에 벽면과 문틀 사이의 공간에 우레탄이나 실리콘 등으로 채워서 마감합니다.
- 10. 유지 보수
- 설치 후 사용하다가 문짝을 조절해야 할 경우에는 "그림2"처럼 5mm 육각렌치를 이용해서 조절할 수 있습니다.

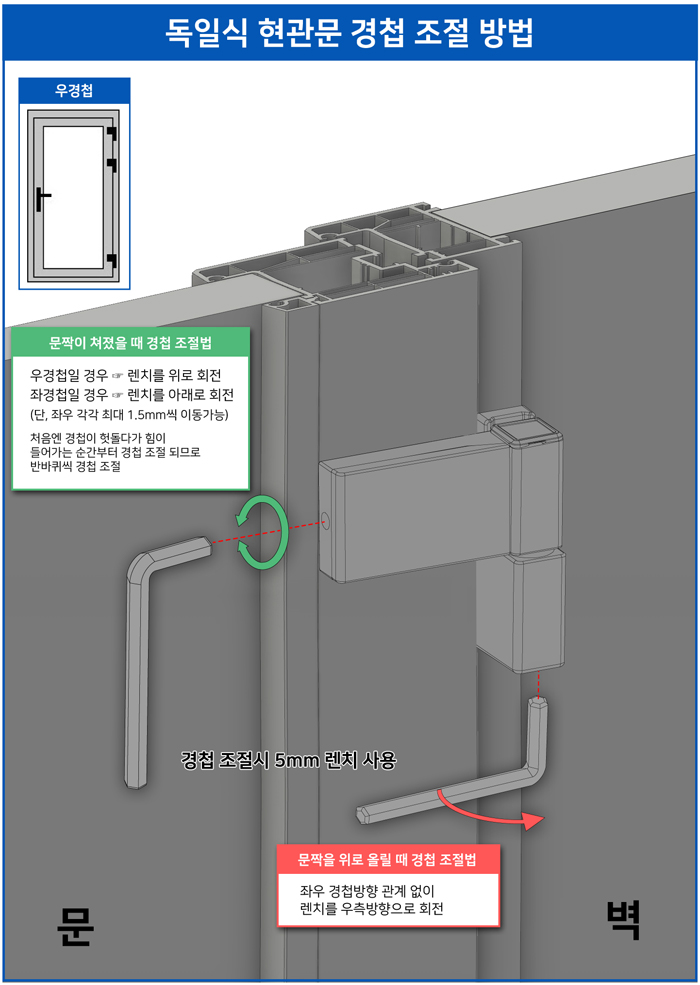

코렐 독일식 현관문 경첩 조절 방법
